氣動三聯件之空氣過濾器基本信息

　　空氣過濾器是通過多孔過濾材料的作用從氣固兩相流中捕集粉塵，并使氣體得以凈化的設備。它把含塵量低的空氣凈化處理后送入室內，以保證潔凈房間的工藝要求和一般空調房間內的空氣潔凈度。

　　在氣動技術中，空氣過濾器、減壓閥和油霧器稱為氣動三大件。為得到多種功能往往將這三種氣源處理元件按順序組裝在一起，稱為氣動三聯件。用于氣源凈化過濾、減壓和提供潤滑。

　　三大件的安裝順序按進氣方向依次為空氣過濾器、減壓閥、油霧器。三大件是多數氣動系統中不可缺少的氣源裝置，安裝在用氣設備近處，是壓縮空氣質量的保證，其設計和安裝，除確保三大件自身質量外， 還要考慮節省空間、操作安裝方便、可任意組合等因素。

　　從氣源出來的壓縮空氣中含有過量的水汽和油滴，同時還有固體雜質，如鐵銹、沙粒、管道密封劑等，這些會損壞活塞密封環，堵塞元器件上的小排氣孔，縮短元器件的使用壽命或使之失效。空氣過濾器的作用就是將壓縮空氣中的液態水、液態油滴分離出來，并濾去空氣中的灰塵和固體雜質，但不能除去氣態的水和油。

　　空氣過濾器的結構從進口流入的壓縮空氣，被引進導流板，導流板上有均勻分布的類似風扇扇葉的斜齒，迫使高速流動的壓縮空氣沿齒的切線方向產生強烈的旋轉，混雜在空氣中的液態水油和較大的雜質在強大的離心力作用下分離出來，甩到水杯的內壁上，流到水杯的底部。除去液態水油和較大雜質的壓縮空氣，再通過濾芯的進一步過濾，清除微小的固態顆粒，然后從出口輸出清潔的壓縮空氣。傘形擋水板將水杯分隔成上下兩部分，下部保持壓力靜區，可以防止高速旋轉的氣流吸起杯底的水油。聚集在杯底的水油從排水閥放掉。

更多關注：

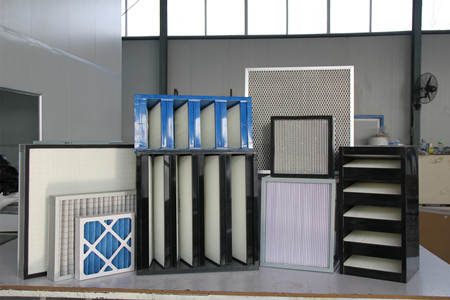

密褶式過濾器(WGK系列組合式高效空氣過濾器)
